KENWOOD
【増派対応】デジタル簡易無線局（登録局）
TPZ-D563E
TPZ-D563BTE
すぐに使えるオールインワンモデル。免許不要、簡単な登録だけであらゆる場面の連絡を円滑・快適にサポートします。

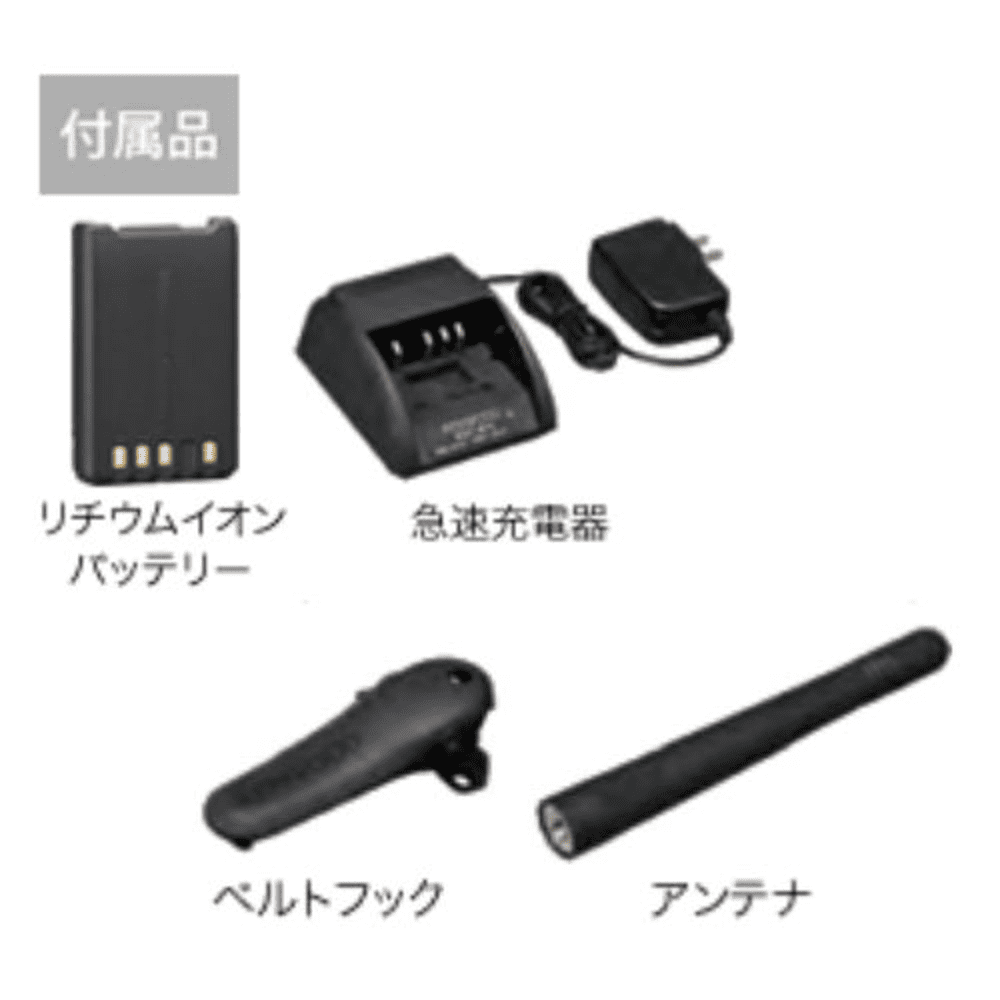

TPZ-D563E／D563BTE 付属品
・急速充電器
・ベルトクリップ
・アンテナ

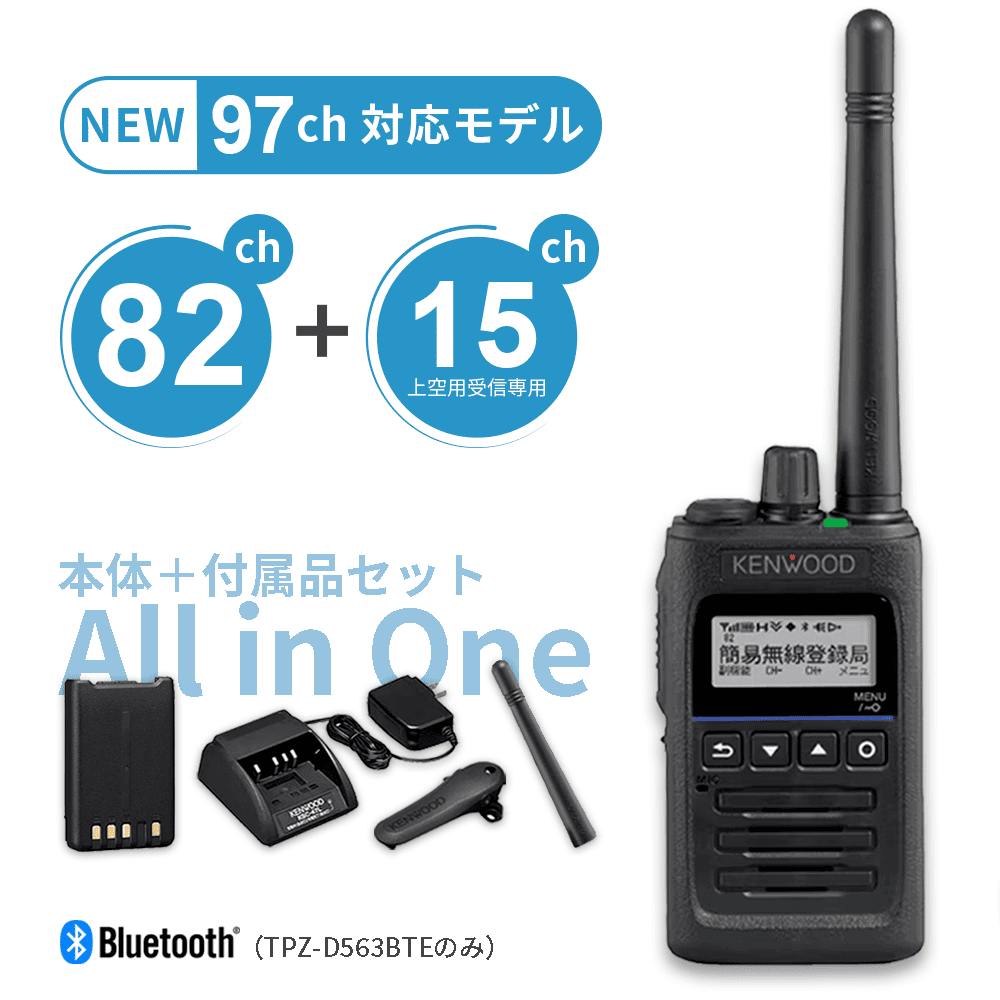

チャンネル増派対応！高速スキャンでストレスフリー
82ch＋15ch（上空用受信専用）の”92ch”対応モデル
局数増加を続ける簡易無線登録局において制度改正により82チャンネルの利用が可能となりました。
TPZ-D563BTE/D563Eはこの82チャンネルに対応し、課題であった混信解消に力を発揮します。
さらに上空用受信専用の15チャンネルにも対応。トータル97チャンネルを搭載しました。
データ推奨チャンネルはステータスやショートメッセージの使用におすすめします。
ケンウッド独自の高速スキャンにより多チャンネルでもストレスフリーで使用できます。
業務やレジャーの通信を素早く円滑に
ショッピングモールなどの大型施設に
広いフロア内で各グループへのスピーディーな指示が可能です。
予定変更、緊急連絡などが簡単操作で一斉同報できます。
学校行事や野外イベントに
野外活動中の通信手段として簡単な操作で使えます。
グループ間通話や緊急時の連絡にも役立ちます。
消防団などの地域活動の簡易な連絡に
無線機本体はタフな防噴流設計。
オプションのスピーカーマイクロホンも水に強い設計です。
ゲリラ豪雨など急な悪天候でも安心して使えます。
企業などの防災・防犯対策に
高度なデジタル秘話機能で32,767通りのコードが選択可能。
企業の防災・防犯対策などでも安心してやりとりが行えます。
周囲がうるさい工事現場に
デジタル処理のクリアな音声のため周囲がうるさい工事現場などでもはっきり聞き取れます。
タフな現場で使える防塵・防浸設計です。
レジャーや日常使いとしても
山間部などの携帯電話の圏外でも使えて通話料もかかりません。
携帯しやすいコンパクトサイズもアウトドアレジャーに最適です。
タフに、多機能に。現場に応える一台。

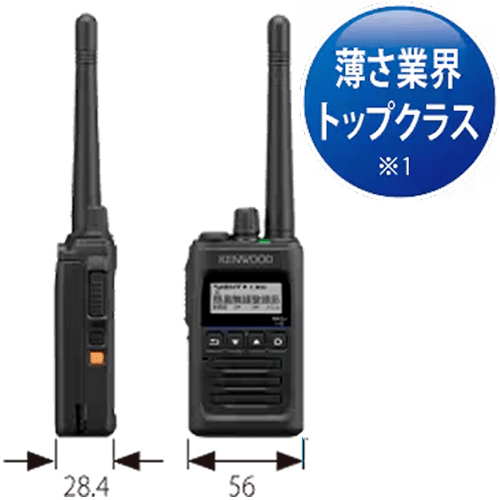

快適に携帯できる薄型設計
業界トップクラス※1の薄型設計による、持ちやすいコンパクトボディ。
天面にイヤホンジャックが設置されており、ベルトフックを使用した身体への装着やポケットに入れても邪魔にならないデザインです。
※1：携帯型の液晶付き5Wデジタル簡易無線機（バッテリー「KNB-75LA」装着時）として薄さ28.4mmを実現。（2023年11月現在、メーカー調べ）
抗菌・抗ウイルス加工
無線機本体およびバッテリー※2に抗菌・抗ウイルス加工を施し、「SIAA抗菌認証」を取得しています。
騒音が発生しやすい工事現場や工場、屋外イベントでも聞き取りやすい大型スピーカーを搭載しています。
※2：KNB-75LAのみ
すべての菌またはウイルスに対して効果を示すものではありません。
過酷な現場に強いタフな設計
TPZ-D563E・TPZ-D563BTEは、アメリカ国防総省軍用規格MIL-STDの11項目に適合。
過酷な各試験を通過したタフな設計です。さらにIP54/55/67/68の密閉構造により粉塵や放水・水没から無線機を守ります。
騒音下でも聞取りやすい
「はっきり聞取りモード」をオンにすることで受信音の高域を強調。騒音下はもちろん、マスク着用時のこもった音声も聞取りやすくなります。※4ケンウッドの音作りのノウハウを集結した1台です。
※4：イヤホン使用時は、ご使用のイヤホンにより効果に差があります。効果の感じ方には個人差があります。
セカンドPTT機能
セカンドPTT機能とは、無線機1台で2つのチャンネルの待受・送信ができる機能です。たとえば、グループAのチャンネルをPTTに、グループBのチャンネルをセカンドPTTに設定。グループAとB、両方のチャンネルと通話ができます。無線機1台で2台持ちのような運用が可能です。
空きチャンネルを高速サーチ
■オート・チャンネル・セレクト（ACS）
混信を回避するチャンネル切り替えを自動化。送信側で空きチャンネルを高速サーチし、受信相手も切り替わります。
■グループACS
82チェンネルをAからQの17組のグループに振り分け、さらにサーチを高速化。固定チャンネル間隔で運用できます。
デュアルグループACS
セカンドPTTでは別グループでグループACSを使用できます。
Bluetooth®搭載

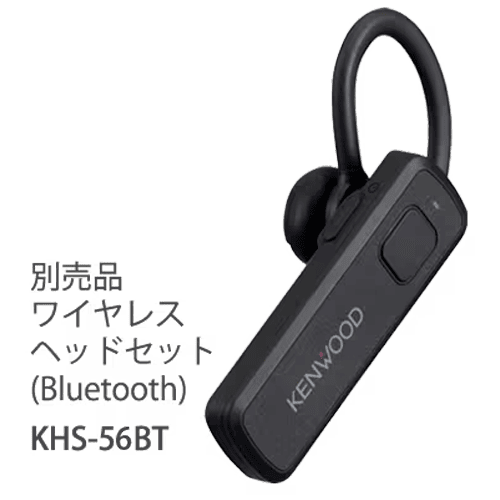

TPZ-D563BTEは、Bluetoothを搭載したことで、PTT付きワイヤレスヘッドセットKHS-56BTに対応。KHS‐56BTはPTTモード、PTTホールドモードおよびVOX運用が可能。
PTTモードでは無線機本体のPTTと同じ操作感で使えます。ケーブルを気にすることなく、約2時間の充電で通常約12時間運用できるため、一日の使用にも耐えられます。また、PCとのワイヤレス接続により無線機の設定が容易に変更できます。
その他の機能と特徴
- ドットマトリックスの見やすい液晶表示（倍角表示、キーガイド付き）
- 511通りのUC（ユーザーコード）設定
- コード32,767通りの秘話機能
- チャンネル15ダイレクト呼び出し機能
- イヤホンモード
- 送受信音質調整機能
- PTTホールド機能
- 電源ON時のLED色選択
- 個別ID設定
- メモリーコントロールプログラムMCP-10BによりPCから各種設定が可能
- 擦れ傷に強いシボ加工
- 上空チャンネル受信機能
- 送信出力切替
- VOX機能
- 外部/内部マイク感度調整
- 電池セーブ機能
- スキャンとシークスキャン機能
- 送信お知らせ機能
- 初期化機能
メモリーコントロールプログラムMCP-10B※5によるさらなる詳細設定機能
TPZ-D563E／TPZ-D563BTEは、お客様のパソコンから各種詳細設定が可能です。お客様のパソコンに「メモリーコントロールプログラム MCP-10B」をダウンロードし、TPZ-D563E／TPZ-D563BTEとつなぐだけ。販売店に依頼しなくても以下の設定が行えます。
- 呼び出しチャンネル15で、自局ID名表示（全角最大7文字、半角最大14文字）の送受信が可能。
- 選択呼び出し機能搭載（グループ/個別/PTT呼出機能）
- チャンネル一覧表示からの編集機能
- 送受別UC設定
- 電源ON時の起動画面編集機能
- スーパー・ロック機能
- チャンネル毎のUC/秘話カスタマイズ機能
- サイレント・アラーム機能
- 音声アナウンス機能
- 自局ID名送信機能
- ステータス送信機能
- 最大全角7文字のチャンネルネーム変更機能
- UC一致・不一致機能
- カスタマイズできる、キー割当て、簡易メニュー、拡張メニュー機能
- オート・チャンネル・セレクト種別選択及びカスタマイズ機能
- 受信信号強度表示機能
- コネクト・アンサー機能
登録申請だけですぐに開設
簡易無線 無線局は、免許を必要とせず、総合通信局へ簡単な登録申請を行い、登録状を取得することで利用できる無線機です。登録者以外も使用でき、通信相手の制限がないため、さまざまなシーンで活用できます。
運用にあたってはキャリアセンスという混信防止機能がついており、同じチャンネルで誰かが先行して通信を行っている場合、他の人は送信できない仕組みが組み込まれています。

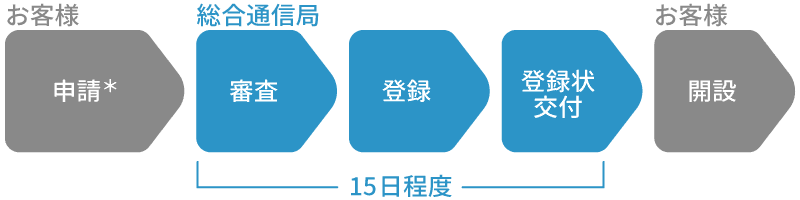

登録申請手続きは簡単
＊1台の場合は登録申請、2台以上の場合は包括登録申請
| インターネットでの申請 | 郵送での申請 | |
|---|---|---|
| 個別申請 | 1,500円 | 2,730円 |
| 包括申請 | 1,950円 | 3,330円 |
- 無線機を使用するに当たっては、無線局の登録申請手続きを管轄の総合通信局に行い、登録状の交付を受けたあと使用ください。無線局の登録申請手続きを行わずに使用しますと、電波法による不法無線局開設により罰則の適用を受けることになります。
- 登録局にはキャリアセンス（通信が行われている場合は送信ボタンを押しても電波が送信されない）機能の搭載が電波法で規定されています。
- 無線機の利用に際しては電波利用料として1台あたり年間200円（包括登録の場合は290円）の納付義務があります。電波利用料は、法改正に伴い変更される場合があります。
- 登録の有効期間は5年間です。途中で不要になった場合には廃止届の提出が必要です。（未提出の場合には電波利用料が発生します）
ご不明点やご相談、お気軽にお問い合わせください！
ご購入前のご不安や導入のご相談など、お客様のご利用環境に合わせて当店スタッフが心を込めてサポートいたします。どうぞお気軽に問合せ下さい。
TPZ-D563E/TPZ-D563BTE 定格
| 周波数範囲 | 許可された351MHz帯 |
|---|---|
| チャンネル数 | 82ch（陸上・海上用） 15ch（上空用受信専用） |
| 変調方式 | デジタル4値FSK（3R/3T） |
| 電波形式 | F1C、F1D、F1E、F1F |
| 送信出力 | 5W／1W |
| 電圧電源 | DC 7.4V±10％ |
| 使用時間の目安（Typ値） 電池セーブ ON/OFF |
KNB-75LA（7.4V、1820mAh）使用時 約15h/約13h ※5Ｗ運用、試験条件：送信5/受信5/待受90の場合 |
| 外形寸法 （突起物含まず 幅×高さ×奥行mm） |
KNB-75LA 装着時：56×92×28.4 |
| 質量 アンテナ、ベルトフック、バッテリー含む |
KNB-75LA 装着時：247g（KNB-75LA装着時） |
| アンテナ端子 | SMA-J |
| 防塵・防水性能 | IP54/55/67/68 |
| Bluetooth®対応 | TPZ-D563BTEのみBluetooth®接続対応が可能な機種です。TPZ-D563EはBluetooth®接続は非対応です。 |
| 防塵・防水性能 | IP54/55/67/68 |
| 付属品 | バッテリー、充電器、アンテナ、ベルトフック、 |
| 保証期間 | 2年（本体のみ）。付属品やオプションの保証期間はそれぞれ異なります。 |
| JANコード | TPZ-D563E：4975514065431 TPZ-D563BTE：4975514065448 |
防塵・防水保護等級について（IEC/JIS規格による保護等級）
|
|
|
| IP5_ | 防塵形：タルク粉を1m3当り2kgの割合で浮遊させた中に8時間放置し所定の動作及び安全性を阻害する浸入がない。 |
|---|---|
| IP6_ | 粉塵形：上記条件に対して内部に浸入がない。 |
|
|
|
| IP_4 | いかなる方向の水の飛沫によっても有害な影響を受けない。 |
|---|---|
| IP_5 | 防噴流形：内径6.3mmのノズルにより全方向に 毎分12.5lの噴流水を3分間放水しても有害な影響を及ぼさない。 |
| IP_7 | 防浸形：水面下1m、30分間沈めても 無線機に有害な影響を及ぼさない。 |
| IP_8 | 水中形：水面下1m、2時間沈めても 無線機に有害な影響を及ぼさない。 |
※本製品は設計段階において該当する防塵/防水性能の試験をおこない、その性能を確認しておりますが、実際のご使用にあたって、すべての状況で防塵・防水を保証するものではありません。防水素材は経年劣化するため、防塵・防水性能が維持できる期間は通常の使用状態（付属のアンテナ、端子カバーまたは当社指定のスピーカーマイクロホン/イヤホン付きクリップマイクロホン/ヘッドセット、リチウムイオンバッテリー）で2年です。
※保証期間2年(本体のみ)。付属品やオプションの保証期間はそれぞれ異なります。
※本製品の防水性能は真水環境にてのみ性能を保証しております。塩水がかかる環境でのご使用は無線機器の腐食の原因になり、防水性能の保証はできません。
TPZ-D563E/TPZ-D563BTE オプション
イヤホンマイク
EMC-15
イヤホン付きクリップマイクロホン（ハンズフリー対応）
EMC-16
イヤホン付きクリップマイクロホン（セカンドPTT・ハンズフリー対応）
EMC-13
イヤホン付きクリップマイクロホン（ハンズフリー対応）
EMC-14
イヤホン付きクリップマイクロホン（ハンズフリー対応）
ヘッドセット
KHS-37
ヘッドセット（ハンズフリー対応）
KHS-56BT
ワイヤレスヘッドセット（Bluetooth・ハンズフリー対応）
スピーカーマイク
KMC-55
スピーカーマイクロホン（IP55/56防水対応・PEキー搭載・φ2.5イヤホンジャック付き）
SMC-36
スピーカーマイクロホン（φ2.5イヤホンジャック付き）
KEP-6
スピーカーマイクロホン（KMC-55）用イヤホン（φ2.5プラグ・ケーブル長さ50㎝）
バッテリー・バッテリーケース
KNB-75LA
リチウムイオンバッテリー（1820mAh）
※付属品と同等
KBP-9
バッテリーケース（アルカリ単4電池×6本、無線機装着時IP54防水）
※ローパワー出力（1W）でご使用ください。
充電器
KSC-47L
急速充電器
※付属品と同等
アクセサリー
KBH-20
ベルトフック（35mm）
※付属品と同等
KBH-21
ベルトフック（50mm）
KLH-203
ハードケース/下部常時開タイプ（装着充電可能KSC-49LCR/47L使用時）
KLH-210
ハードケース/下部ホック止タイプ（装着充電可能KSC-49LCR/47L使用時）
KSB-1
ショルダーベルト（KLH-203/KLH-210用）
その他
KPG-186U
プログラミングケーブル（USBポート用）
TPZ-D563E/D563BTE
TPZ-D563E / Bluetooth非対応
TPZ-D563E / Bluetooth非対応
TPZ-D563BTE / Bluetooth対応
TPZ-D563BTE / Bluetooth対応
TPZ-D563E/D563BTE付属品
